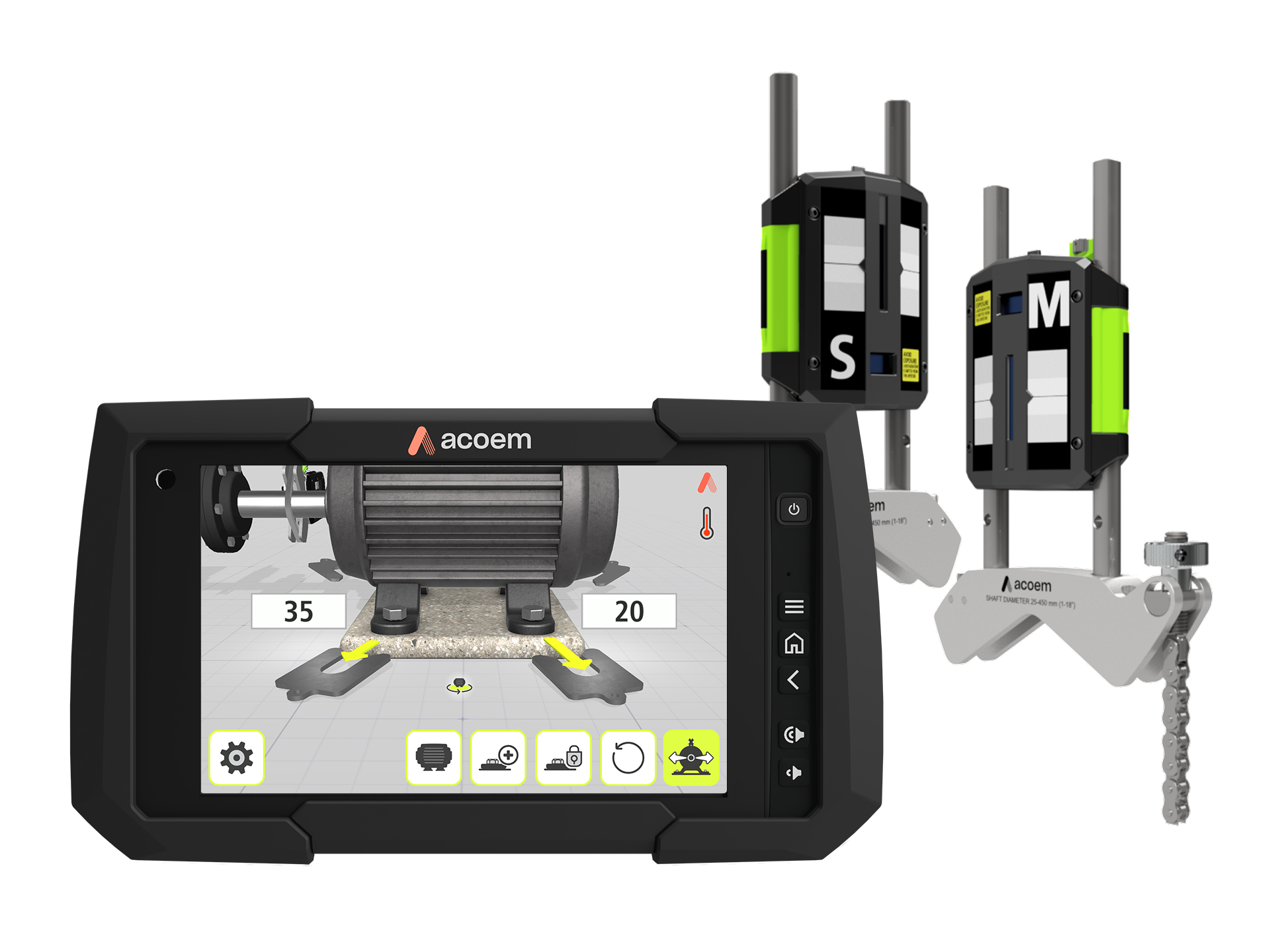

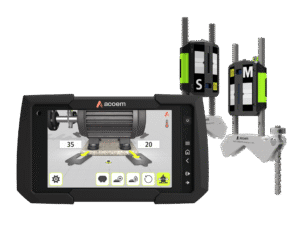

Nieuwe generatie digitale laseruitlijnapparatuur
Haal het maximale uit uw uitlijnwerk met de Acoem AT-300, uitgerust met uiterst nauwkeurige lijnlasersensoren en een uitgebreide reeks progamma’s voor asuitlijning.

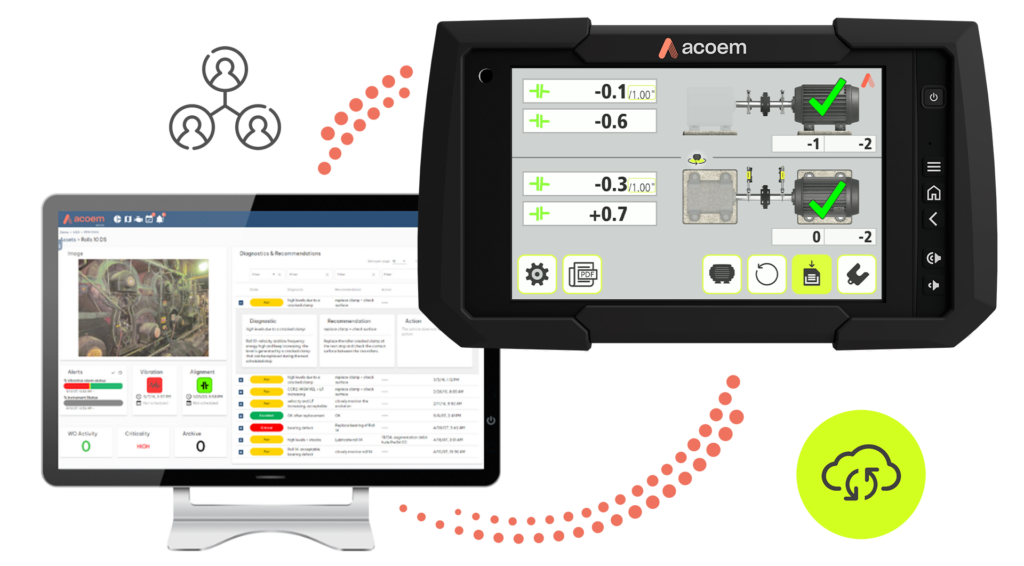

De AT-300 integreert moeiteloos connectiviteit, mobiele apparaten en apps, waardoor monteurs snel kunnen reageren op storingen aan machines en direct acties kunnen ondernemen, waar ze zich ook bevinden.
Dankzij de nieuwste CCD- technologie leveren de slimme sensoren uitzonderlijke meetprestaties, wat resulteert in uiterst nauwkeurige uitlijning en optimale operationele efficiëntie. Deze geavanceerde tool stroomlijnt uw onderhoudsprocessen, minimaliseert stilstand en maximaliseert de productiviteit.

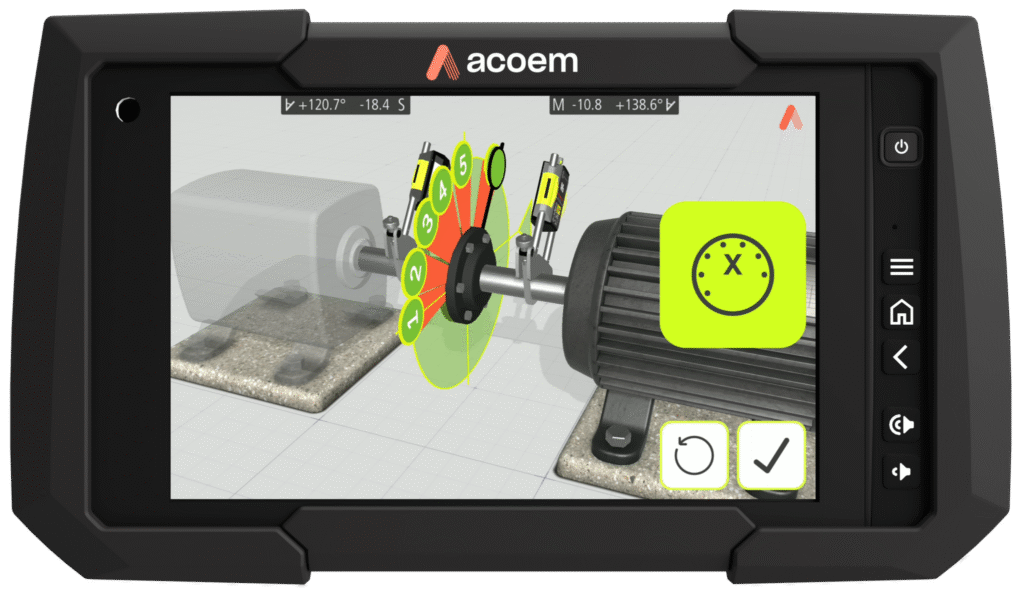

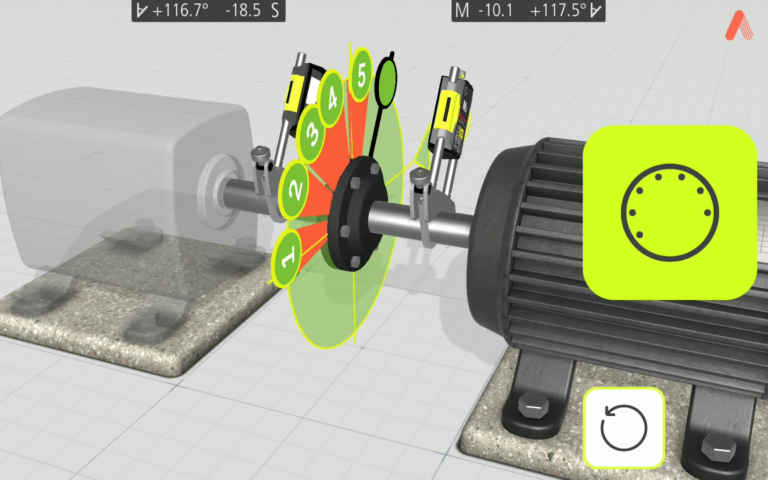

Met de Multipoint-methode kunt u metingen vastleggen vanaf meerdere punten in elke positie van de rotatie.

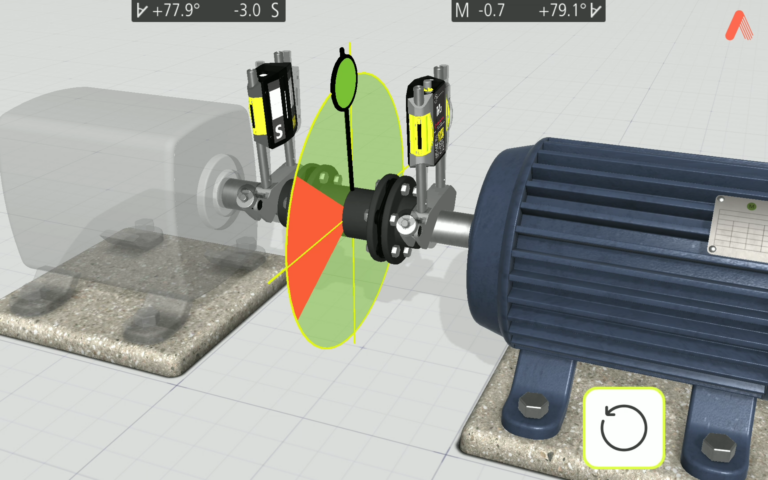

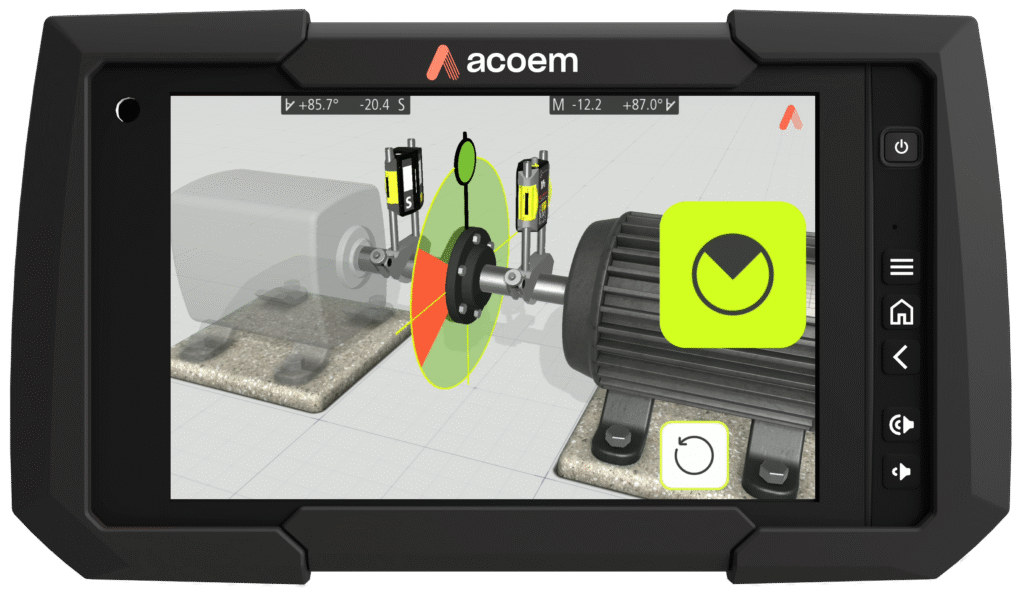

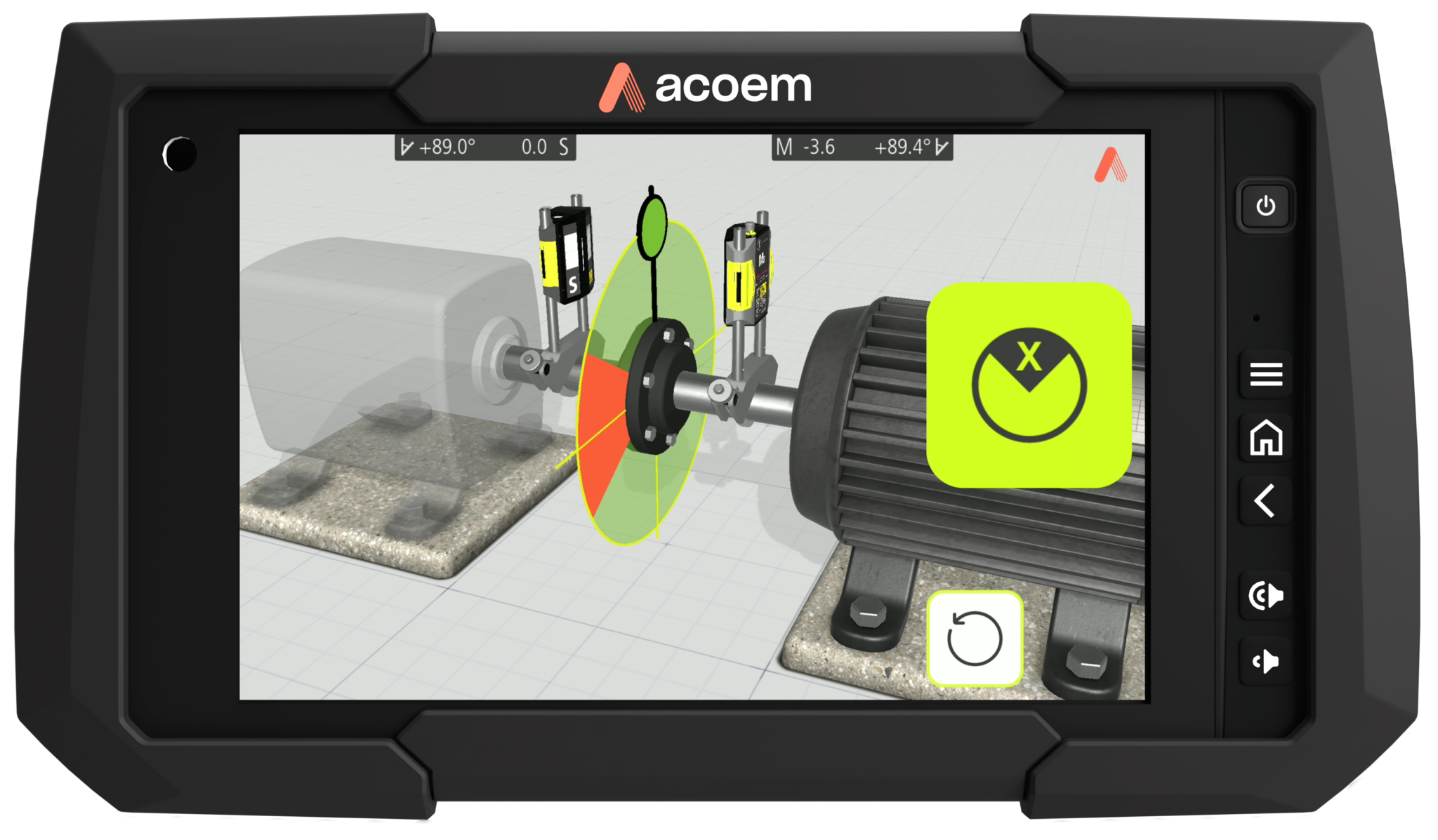

Met de Tripoint-methode kan de uitlijningsstatus worden berekend door drie punten vast te leggen terwijl de as minimaal 60° wordt gedraaid.
Bepaal en corrigeer de relatieve positie van twee horizontaal gemonteerde machines die met elkaar verbonden zijn, zodat de rotatiecentra van de assen collineair zijn.
Bepaal en corrigeer de relatieve positie van twee horizontaal gemonteerde machines die met elkaar verbonden zijn, zodat de rotatiecentra van de assen collineair zijn.

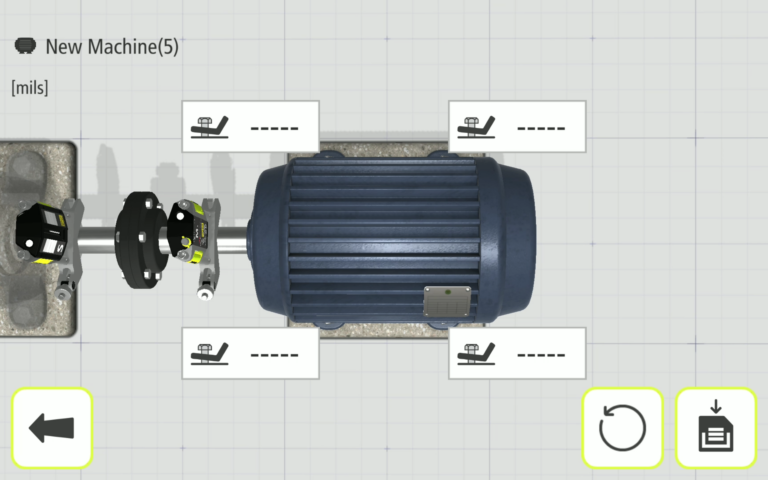

Controleer of er sprake is van een zachte voet (soft foot) om te verifiëren of de motor stevig op al zijn voeten rust.

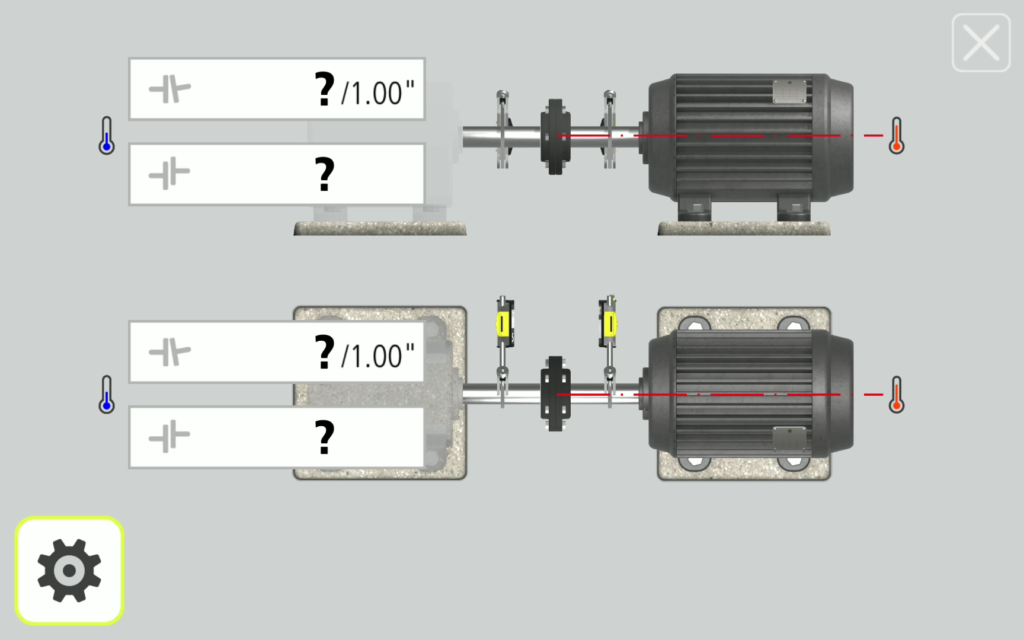

Zodra u de thermische uitzetting van de machine heeft bepaald, kunt u met dit programma vooraf streefwaarden instellen voordat u met het uitlijnwerk begint.
Voor machines die worden aangedreven door tussenas of membraankoppelingen, begeleidt dit gespecialiseerde programma de gebruiker door het volledige uitlijnproces.
De nieuwe OL2R Live-functie in de HSA-app voor de Acoem AT-400 stelt gebruikers in staat om de thermische uitzetting van machines continu te monitoren en in realtime nauwkeurige streefwaarden te berekenen.
Zodra u de thermische uitzetting van de machine heeft bepaald, kunt u met dit programma vooraf streefwaarden instellen voordat u met het uitlijnwerk begint.
Easily preview alignment adjustments by changing shim values with instant results with the Shimulator™ Feature.
Navigate through our GuideU™ interface designed to automatically guide the user through the alignment process.
Save time by aligning machines in horizontal and vertical directions in only one move utilizing Acoem’s VertiZontal™ feature.
Get better automatic guidance for base-bound or bolt-bound machines with the FeetLock™ function.
For large machines, Dual View enables real-time alignment visualization in both horizontal and vertical directions simultaneously.
Easily preview alignment adjustments by changing shim values with instant results with the Shimulator™ Feature.
Navigate through our GuideU™ interface designed to automatically guide the user through the alignment process.
Save time by aligning machines in horizontal and vertical directions in only one move utilizing Acoem’s VertiZontal™ feature.
Get better automatic guidance for base-bound or bolt-bound machines with the FeetLock™ function.
For large machines, Dual View enables real-time alignment visualization in both horizontal and vertical directions simultaneously.

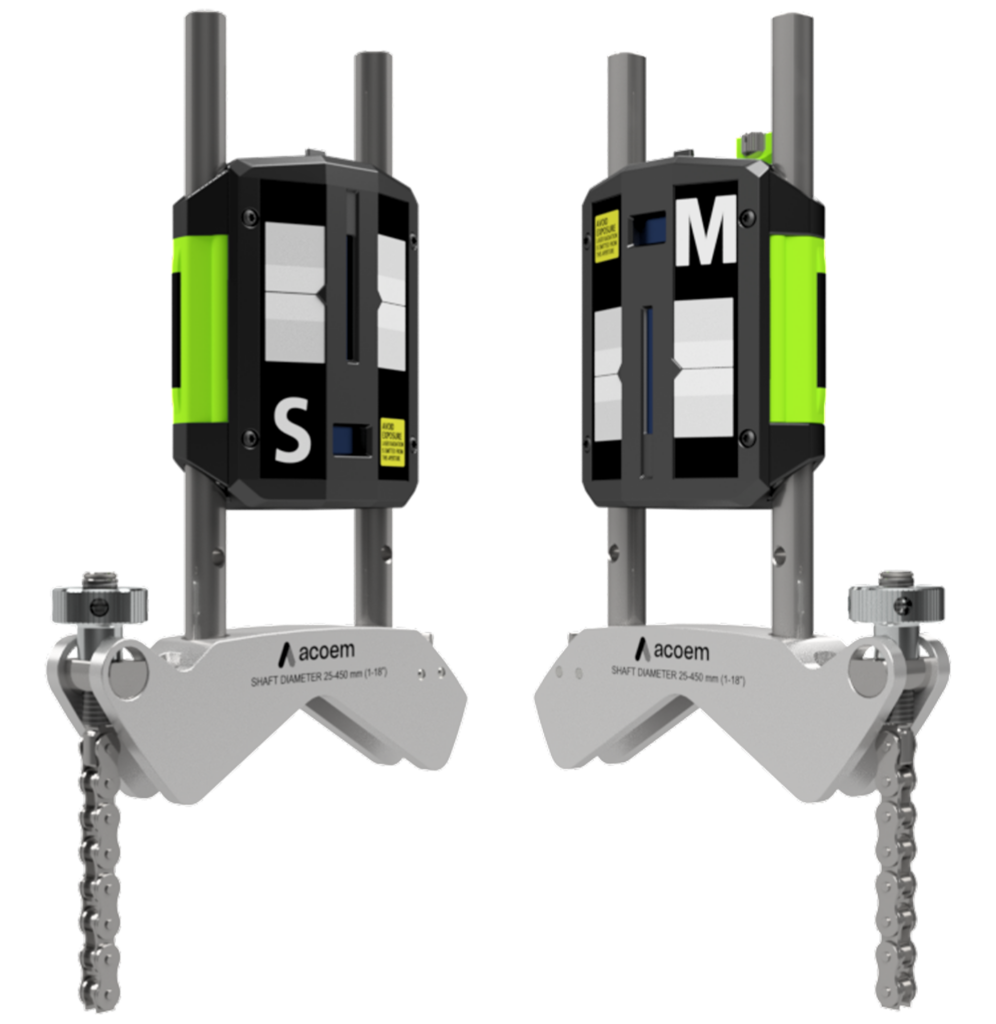

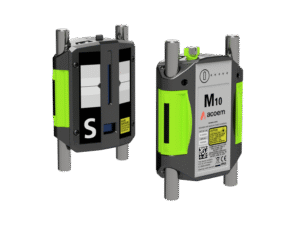

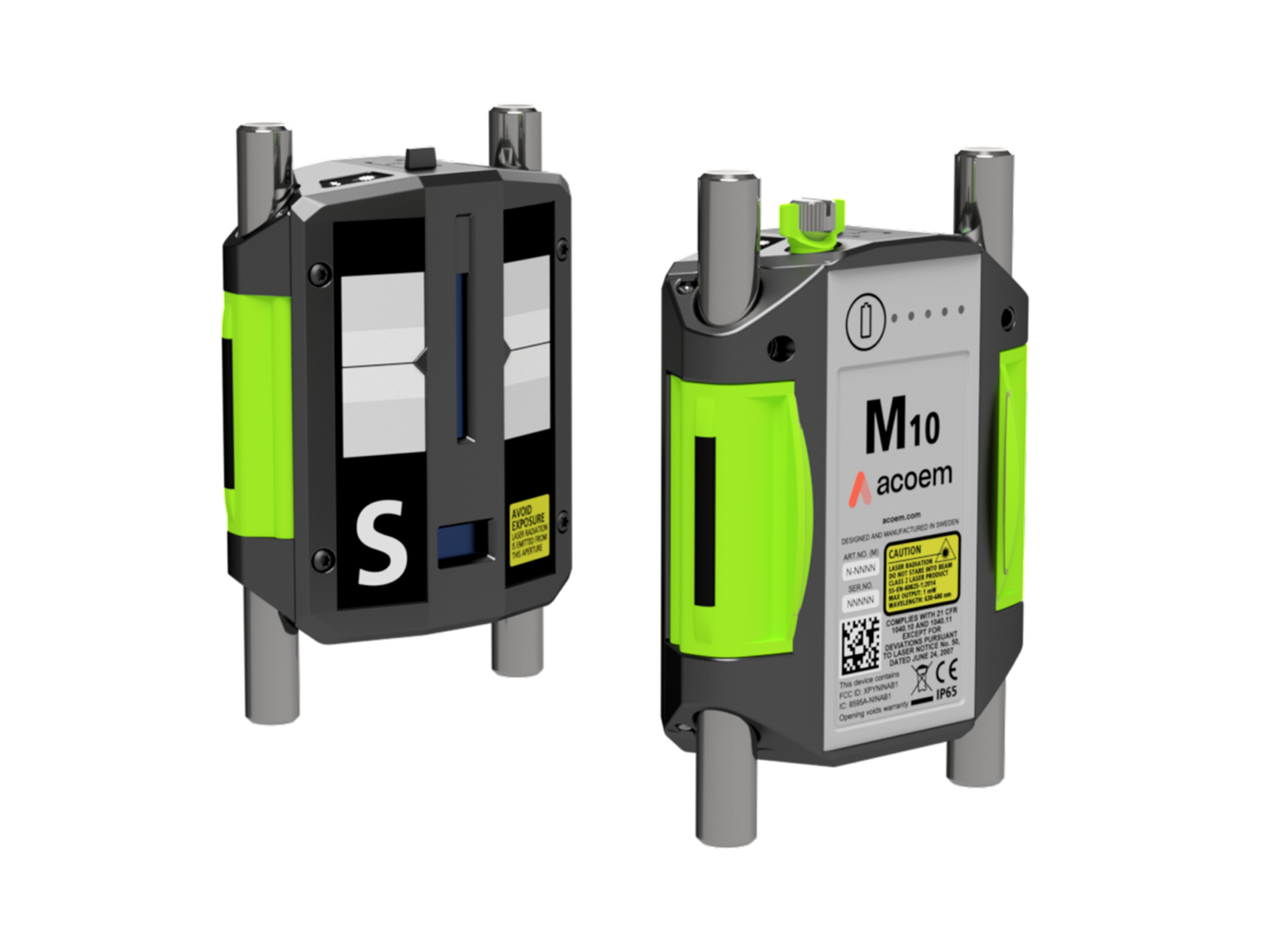

| M10 & S10 Sensors | |
|---|---|
| Hardware Type | M10 1-1216, S10 1-1217 |
| Physical | |
|---|---|
| Housing Material | Anodized Aluminum frame and high impact ABS plastic overmolded with TPE rubber. |
| Weight | M10: 7.5 oz (212 g) S10: 6.6 oz (188 g) |
| Dimensions | M10: 3.6 in x 3.0 in x 1.3 in (92mm x 77mm x 33mm) S10: 3.5 in x 3.0 in x 1.3 in (88mm x 77mm x 33mm) |
| Environment | |
|---|---|
| Operating Temperature | 14 to 122 °F (-10 to 50 °C) |
| Storage Temperature | -4 to 158 °F (-20 to 70 °C) ) |
| Long Term Storage Room Temperature | 64 to 82 °F (18 to 28 °C) |
| Battery Charging Temperature | 32 to 104 °F (0 to 40 °C) |
| Relative Humidity | 10 – 90 % |
| Environmental Protection | IP65 (Dust tight and protected against water jets) |
| Sensing Technology | |
|---|---|
| Laser | 650 nm class II diode laser |
| Laser Power | < 1 mW |
| Measurement Distance | Up to 49 ft (15m) |
| Detector | 3rd Gen. Digital Sensor |
| Detector Angular Subtense | 30mrad/m (3mm/100mm per meter) |
| Detector Resolution | 1 μm |
| Measurement Accuracy | 0.3% ± 7 μm |
| Signal Processing | Digital signal processing with sidespot rejection, edge detection, ambient light elimination and anti-vibration mode. |
| Ambient Light Protection | Optical filtering and ambient light signal rejection |
| Inclinometer | Dual High Performance MEMS inclinometers |
| Inclinometer Resolution | 0.01 ° |
| Inclinometer Accuracy | ±0.2 ° |
| Gyroscope | 6-Axis MEMS Inertial Motion Sensor w/ Drift Compensation and Automatic Field Calibration |
| Gyroscope Accuracy | ±1 ° |
| Battery | |
|---|---|
| Type | High Performance Li-ion Rechargeable Battery or External Power |
| Operating Time | 20 Hours Continuous Use (Measuring) |
| Charging | 8 Hours |
| LED Indicators | Unit State, Laser Transmission and 5 Battery Status Indicators with Instant Battery Check |
| Communication | |
|---|---|
| Wireless Communication | Bluetooth Low Energy (Bluetooth 5) |
| Communication Range | 33 ft (10m) |
| Connectors | 1 USB Mini Port (IP67) |
| Acoem Alignment Display Unit | |
|---|---|
| Display | Sunlight Readable, Capacitive Multi-Touch Display, Super-Hardened Gorilla Glass, Rain and Glove Mode |
| Display Size | 8 in |
| Ruggedness Rating | IP67 (Including Ports), Waterproof and Dust-Tight |
| Operating Temperature | -4°F to 140°F (-20°C to 60°C) |
